Thông tin chi tiết sản phẩm:
Thanh toán:
|

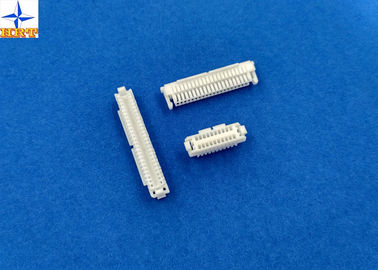

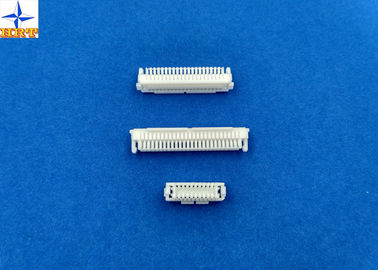

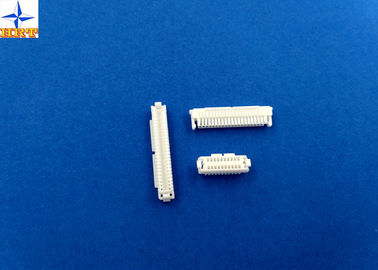

| Loại: | Vỏ dây | thiết bị đầu cuối phù hợp: | A1002T |
|---|---|---|---|
| Vật liệu: | Ni lông66 UL94V-0 | Phạm vi dây: | AWG26# đến 28# |
| Giới tính: | nữ giới | mạch: | 20 hoặc 30 hoặc 40 hoặc 50 vị trí |
| Điểm nổi bật: | Đầu nối bảng mạch in,Đầu nối Pcb Dây vào bảng,Đầu nối kiểu uốn nylon66 |
||
1, Chi tiết đặc điểm kỹ thuật của sản phẩm
| Thông tin kích thước cơ bản | |||
| Màu sắc | Trắng | ||
| Sân bóng đá | 1.0mm | ||
| Vật liệu nhà ở | Ni lông66 UL94V-0 | ||
| Ứng dụng | tín hiệu, dây vào bảng | ||
| Đường kính cách điện dây | tối đa 0,80mm. | ||
| vật liệu đầu cuối | Chất liệu đồng thau, mạ thiếc | ||
| Gói thiết bị đầu cuối | 15K chiếc / cuộn | ||
| thiết bị đầu cuối phù hợp | A1002-T | ||
| Phương pháp xử lý đầu cuối | Dán tem điện tử trước khi mạ thiếc hoặc mạ vàng | ||
| tính chất điện | |||
| Đánh giá hiện tại | 1A xoay chiều, một chiều | ||
| Đánh giá điện áp | 50V xoay chiều, một chiều | ||
| Liên hệ với điện trở | Tối đa 30mΩ | ||
| Vật liệu chống điện | 100mΩ phút | ||
| chịu được điện áp | 500V AC/phút | ||
| Tính chất cơ học | |||
| Phạm vi nhiệt độ | -25℃ đến 85℃ | ||
| Lực lượng chèn thiết bị đầu cuối | 0,50kgf (Tối đa) | ||
| Lực lượng giữ nhà ga/nhà ở | 0,50kgf (Tối thiểu) | ||
| Pin giữ lực lượng | 0,50kgf (Tối thiểu) | ||
| Thông tin khác xin vui lòng kiểm tra hình ảnh sau đây. | |||
2, Giới thiệu cho loạt sản phẩm này
Xin vui lòng lưu ý rằng sản phẩm sê-ri A1002, nếu bạn có thể mua sản phẩm này theo bộ, giá sẽ rất hợp lý và thuận lợi.
1, Thiết bị đầu cuối: A1002T (đèn flash mạ thiếc hoặc đèn flash vàng)
2, Nhà ở: A1002H-NP & A1002HA-2XNP & A1002HA-2XNP phiên bản mới
3,Rsang trọngbản vẽ kỹ thuật và báo cáo thử nghiệm
Tệp đính kèm tiếp theo là tệp sản phẩm chi tiết để bạn tham khảo, nó sẽ hữu ích cho bạn.
bản vẽ kích thước
Báo cáo thử nghiệm
3. Xếp hạng & Dây áp dụng
| Mục | Tiêu chuẩn | ||
| Điện áp định mức (Tối đa) | 50V xoay chiều/một chiều | Cách nhiệt OD 0,80mm (Tối đa) | |
| Dòng điện định mức (Tối đa) và Dây áp dụng | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0,5A AC/DC | ||
| Nhiệt độ môi trường xung quanh | -25℃ ~ +85℃* | ||
*:Bao gồm tăng nhiệt độ thiết bị đầu cuối
4. Hiệu suất điện
| Mô tả thử nghiệm | Thủ tục | Yêu cầu | |
| 4-1 |
Liên hệ với điện trở
|
Đầu nối Mate, đo bằng mạch khô, tối đa 20mV, 10mA. (Dựa trên JIS C5402 5.4) | 20mΩ (Tối đa) |
| 4-2 | Vật liệu chống điện | Đầu nối giao phối, áp dụng 500V DC giữa thiết bị đầu cuối liền kề hoặc mặt đất.(Dựa trên JIS C5402 5.2/MIL-STD-202 Phương pháp 302 Điều kiện B) | 100MΩ (Tối thiểu) |
| 4-3 | Điện môi chịu được điện áp | Đầu nối giao phối, áp dụng 250V AC (rms) trong 1 phút giữa thiết bị đầu cuối liền kề hoặc mặt đất.(Dựa trên JIS C5402 5.1/MIL-STD-202 Phương pháp 301) | Không có sự cố. |
| 4-4 | Điện trở tiếp xúc trên phần uốn | Uốn dây áp dụng vào thiết bị đầu cuối, đo bằng mạch khô, 20mV (Tối đa)., 10mA. | 5mΩ (Tối đa) |
5.Hiệu suất cơ học
| Mô tả thử nghiệm | Thủ tục | Yêu cầu | ||
| 5-1 | Thiết bị truyền động chèn và rút lực lượng | Chèn và rút đầu nối với tốc độ 25 ± 3 mm / phút. | Tham khảo đoạn 7 | |
| 5-2 | Lực kéo ra uốn | Cố định đầu cuối bị gấp mép, tác dụng lực kéo dọc trục lên dây với tốc độ quay 25±3 mm/phút. (Dựa trên JIS C5402 6.8) | AWG#28 | 1.0kgf (Tối thiểu) |
| AWG#30 | 0,8kgf (Tối thiểu) | |||
| AWG#32 | 0,5kgf (Tối thiểu) | |||
| 5-3 | Lực chèn đầu cuối. | Chèn thiết bị đầu cuối đã uốn vào vỏ. | 0,50kgf (Tối đa) | |
| 5-4 | Lực lượng giữ nhà ga/nhà ở. | Tác dụng lực kéo dọc trục với tốc độ 25 ± 3 mm / phút lên thiết bị đầu cuối được lắp ráp trong vỏ. | 0,50kgf (Tối thiểu) | |
| 5-5 | Pin giữ lực lượng | Áp dụng lực đẩy dọc trục với tốc độ 25 ± 3 mm / phút | 0,50kgf (Tối thiểu) | |
| 5-6 | Độ bền | Khi được ghép lặp lại tới 50 chu kỳ với tốc độ 10 chu kỳ mỗi phút. | Điện trở tiếp xúc 40mΩ (Tối đa) | |
| 5-7 | Rung động |
Biên độ: PP 1,5mm Thời gian quét: 10-55-10 Hz trong 1 phút Thời lượng: 2 giờ trên mỗi trục XYZ. (Dựa trên MIL-STD-202 Phương pháp 201A) |
Ngoại Hình Không Hư Hại. Điện trở tiếp xúc 40mΩ (Tối đa) Gián đoạn 1 μsec.(Tối đa) |
|
| 5-8 | Sốc vật lý | 490m/s²｛50G｝,3 hành trình trên mỗi trục XYZ.(Dựa trên JIS C0041/MIL-STD-202 Phương pháp 213B Điều kiện A) | ||
4, Chương trình gia đình sản phẩm của chúng tôi
Xin vui lòng xem hình ảnh tiếp theo, bạn có thể biết phạm vi sản phẩm của chúng tôi một cách dễ dàng.Sản phẩm chính của chúng tôi là vỏ dây, đầu nối dây với bo mạch, đầu nối dây với dây, đầu nối bo mạch, đầu nối FPC/FFC, v.v.Chúng tôi cũng có thể kiểm soát tỷ lệ lỗi với giá trị thấp, vì vậy các bộ phận của chúng tôi được chấp nhận bởi các công ty nổi tiếng và quốc tế như TPV, LeTV, Emerson, Amphenol Corporation, Skyworth, LuXshare, BYD, v.v. Và tất cả các sản phẩm đều được chứng nhận bởi REACH, UL, RoHS .Để bảo vệ môi trường, một số bộ phận không chứa halogen.
